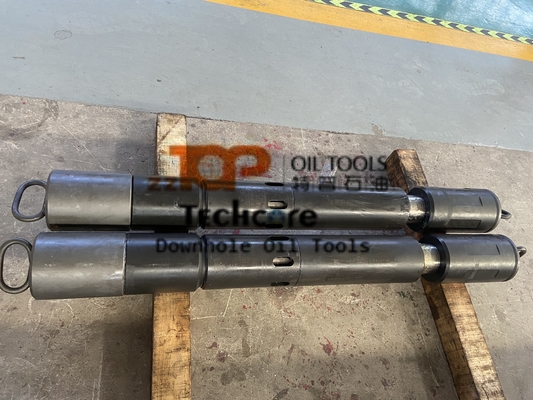

7' RTTS válvula de circulação recuperável de furo completo para ensaio de poços NACE MR0175

7" válvula de circulação recuperável de circulação do furo completo da válvula de RTTS

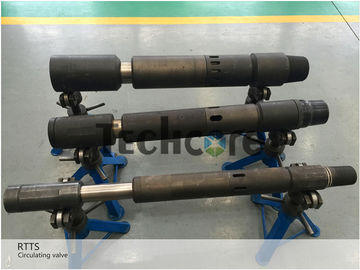

A válvula de circulação de RTTS é uma válvula de circulação recuperável do furo completo no tipo de Halliburton. A válvula de circulação de RTTS é aplicada para a corda de teste da haste de broca com empacotador de RTTS e a válvula de circulação de RTTS pode ser fechado travado quando o empacotador unset para inverter o líquido em torno da parte inferior do empacotador. O projeto furado completo da válvula de circulação de RTTS permite que o tubulação-tipo armas e a outra linha equipamento do fio passem.

Funcionamento da válvula de circulação de RTTS

Quando a válvula de circulação de RTTS é colocada no furo, a válvula deve estar na posição aberta fechado. O J-entalhe no bloco do arrasto do empacotador-corpo (ou para arrastar a luva) deve igualmente ser colocado na posição unset. Quando a válvula de circulação é aberta para sair do furo, a tubulação está abaixada, girou para a direita, e pegarado. O princípio de funcionamento de válvula de circulação de RTTS é baseado em movimentos do talão em um J-entalhe. Os talões movem-se com manipulação workstring. Quando o talão está na posição superior, a válvula de circulação está aberta; quando o talão está na posição mais baixa, a válvula de circulação é fechado.

Especificação da válvula de circulação de RTTS

* a válvula de circulação de RTTS é permutável com tipo de Halliburton

Instruções de testes da segurança do ﹡ do HSE do ﹡ da válvula de circulação de RTTS

1. Ao correr cada teste de pressão, você deve aumentar a pressão gradualmente. Quando a pressão for até 20MPa, posse sobre para um minuto, cada 10MPa para mantê-la então para um minuto até a pressão de avaliação;

2. Durante fazer o teste de pressão, a ferramenta deve ser colocada no poço de teste e cobrir a placa de proteção na tomada do teste de pressão.

3.During o processo inteiro, certificam-se do operador inteiro do teste manter-se longe da tomada e da junção que podem decorrer.

a área 4.Test deve ajustar o isolamento, outro exceto o operador não reservou entrar na área de teste.

5.If lá está qualquer um na área de teste, ele deve ajustar o isolamento, evitando a mosca da produção do teste fora da área de teste.

* as ferramentas de testes da haste de broca estão disponíveis para o furo encaixotado, o furo aberto e incluir magro do furo:

Empacotador recuperável do furo completo, válvula de circulação recuperável furada completa, junção de segurança recuperável furada completa, válvula do verificador do downhole, válvula seleta do verificador, válvula de LPR- N, válvula do omni, válvula de circulação do multi-ciclo, frasco hidráulico, amortecedor vertical, amortecedor radial, válvula de circulação da segurança do RD, empacotador recuperável de alta pressão com desvio, empacotador do CAMPEÃO, válvula de IPO, válvula do teste da corda da tubulação, tipo válvula da luva de dreno, demonstrador do disco da ruptura, válvula de segurança super com painel de controle, válvula de segurança do BOP para a operação do downhole e assim por diante.
